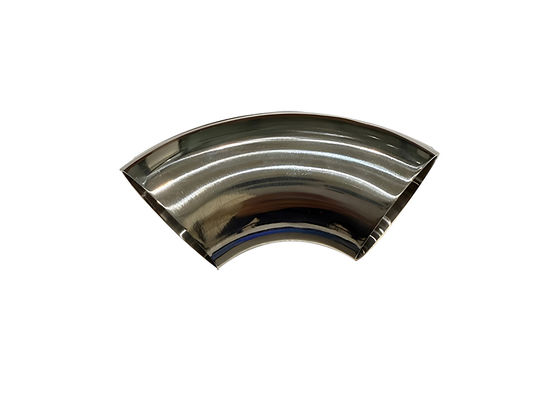

Tytanowe kolano sanitarne 90° to specjalistyczne złącze rurowe przeznaczone do zmiany kierunku przepływu płynu w systemach rurociągów. Zaprojektowane do wymagających zastosowań wrażliwych na warunki sanitarne, jest szeroko stosowane w branżach takich jak mleczarstwo, przemysł spożywczy i napojów, piwowarstwo, biofarmaceutyka i chemia codzienna.
To tytanowe kolano sanitarne 90° zapewnia czystość medium dzięki wyjątkowej odporności na korozję, odporności na wysokie temperatury, wysokiej wytrzymałości i lekkości. Z żywotnością znacznie przekraczającą stal nierdzewną, jest idealnym wyborem do połączeń procesowych o wysokim stopniu sanitarności w przemyśle spożywczym i farmaceutycznym.
Dostępne w specyfikacjach od DN15 do DN650, nasze tytanowe kolana sanitarne 90° mogą być również produkowane na zamówienie, aby spełnić specyficzne wymagania klienta. Wszystkie produkty są produkowane w ścisłej zgodności z międzynarodowymi standardami, w tym ASME B16.9 i GB/T 17684-2011.
Standard | GB/T17684--2011, ASME B 16.9 |
---|---|
Materiał | TA1, TA2, Gr.1 BT1-00, Gr.1ELI, BT1-00CB, Gr.2 BT1-0 itp. |
Rozmiar | DN15-DN 650 (NPS1/2-NPS 26) |
OEM/ODM | Dostępne |
Wykończenie powierzchni | Polerowanie powierzchni wewnętrznej i zewnętrznej |
Technika | Spawanie |
Typ | Tytanowe kolano sanitarne 90° |
Opakowanie | Standardowa drewniana skrzynia eksportowa lub możliwość dostosowania |
Zastosowanie | Przemysł farmaceutyczny, biotechnologia i biofarmacja, przemysł spożywczy i napojów, przemysł kosmetyczny, przemysł półprzewodników i elektroniki, chemia i chemia specjalistyczna, układ wydechowy pojazdów |
Rozmiar nominalny |
|
Od środka do końca |
Od środka do środka |
Od tyłu do czoła |
|||||
90°Kolana |
45°Kolana |
180°powrót |
|||||||
DN |
NPS |
D |
LR |
SR |
LR |
LR |
SR |
LR |
SR |
15 |
1/2 |
21.3 |
38 |
- |
16 |
76 |
- |
48 |
- |
20 |
3/4 |
26.7 |
38 |
- |
19 |
76 |
- |
51 |
- |
25 |
1 |
33.4 |
38 |
25 |
22 |
75 |
51 |
56 |
41 |
32 |
1 1/4 |
42.2 |
48 |
32 |
25 |
95 |
64 |
70 |
52 |
40 |
1 1/2 |
48.3 |
57 |
38 |
29 |
114 |
76 |
83 |
62 |
50 |
2 |
60.3 |
76 |
51 |
35 |
152 |
102 |
106 |
81 |
65 |
2 1/2 |
73.0 |
95 |
64 |
44 |
191 |
127 |
132 |
100 |
80 |
3 |
88.9 |
114 |
76 |
51 |
229 |
152 |
159 |
121 |
90 |
3 1/2 |
101.6 |
133 |
89 |
57 |
267 |
178 |
184 |
140 |
100 |
4 |
114.3 |
152 |
102 |
64 |
305 |
203 |
210 |
159 |
125 |
5 |
141.3 |
190 |
127 |
79 |
381 |
254 |
262 |
197 |
150 |
6 |
168.3 |
229 |
152 |
95 |
457 |
305 |
313 |
237 |
200 |
8 |
219.1 |
305 |
203 |
127 |
610 |
406 |
414 |
313 |
250 |
10 |
273 |
381 |
254 |
159 |
762 |
508 |
518 |
391 |
300 |
12 |
323.8 |
457 |
305 |
190 |
914 |
609 |
619 |
467 |
350 |
14 |
355.6 |
533 |
356 |
222 |
1067 |
711 |
711 |
533 |
400 |
16 |
406.4 |
610 |
406 |
254 |
1219 |
813 |
813 |
610 |
450 |
18 |
457.0 |
686 |
457 |
286 |
1372 |
914 |
914 |
686 |
500 |
20 |
508.0 |
762 |
508 |
318 |
1524 |
1016 |
1016 |
762 |
550 |
22 |
559.0 |
838 |
559 |
343 |
1676 |
1118 |
1118 |
838 |
Tytanowe kształtki rurowe mają niezwykle silną odporność na media korozyjne, takie jak woda morska i jony chlorkowe. Ich odporność na korozję znacznie przewyższa odporność stali nierdzewnej i stali węglowej, co sprawia, że są szczególnie odpowiednie do trudnych warunków, takich jak przemysł morski i chemiczny.
Nie są potrzebne żadne dodatkowe środki. Tytanowe kolana sanitarne 90° mogą być używane przez dłuższy czas bez powłoki lub ochrony katodowej, eliminując ryzyko rdzy i znacznie zmniejszając wymagania konserwacyjne.
Tytan oferuje wytrzymałość porównywalną ze stalą, ale tylko 60% gęstości stali. Umożliwia to znaczną redukcję masy w sprzęcie do zastosowań lotniczych i stoczniowych, przy jednoczesnym zachowaniu wysokiej nośności.
Stopy tytanu (takie jak TA2 i TA9) zachowują stabilne właściwości mechaniczne w temperaturze 300-500℃, a niektóre materiały są w stanie wytrzymać jeszcze wyższe temperatury przez krótkie okresy.
Chociaż początkowy koszt zakupu jest wyższy, kształtki tytanowe oferują niezwykle długą żywotność przy minimalnej konserwacji, co skutkuje doskonałą opłacalnością w dłuższej perspektywie.
Tak. Nietoksyczna, biokompatybilna natura tytanu i wysoka czystość materiału sprawiają, że idealnie nadaje się do spełniania surowych wymagań higienicznych w przemyśle farmaceutycznym i przetwórstwie spożywczym.
