ASME Standardowy Niestandardowy Precyzyjny Flanż Tytanowy Flanż Tytanowy Złotowy Nawoz
-
Podkreślić
Flanca szyjkowa ze stopu titanu standardowego ASME
,Niestandardowa precyzyjna flanka szyjna ze stopu tytanowego
-
TworzywoTA1, TA2, TA9, TA10, Gr1, Gr2, Gr7, Gr12, Gr16, N5, N6, N7 itd
-
ROZMIARNPS 1/2-NPS 24
-
OEM/ODMDostępny
-
CiśnienieClass150, klasa300, klasa 600, klasa 900, klasa 1500, klasa 2500
-
TechnikaTechnika
-
Powierzchnia uszczelniającaRF, MFM, TG, FF, RJ
-
Miejsce pochodzeniaShaanxi, Chiny
-
Nazwa handlowaVOTECH
-
OrzecznictwoASME,ANSI
-
Numer modeluNPS 1/2-NPS 24
-
Szczegóły pakowaniaEksportuj standardowy drewniany obudowa lub można go dostosować
-
Czas dostawy7-15 dni
-
Zasady płatnościL/C, D/A, D/P, T/T, Western Union, Moneygram
-
Możliwość Supply100ton/miesiąc
ASME Standardowy Niestandardowy Precyzyjny Flanż Tytanowy Flanż Tytanowy Złotowy Nawoz

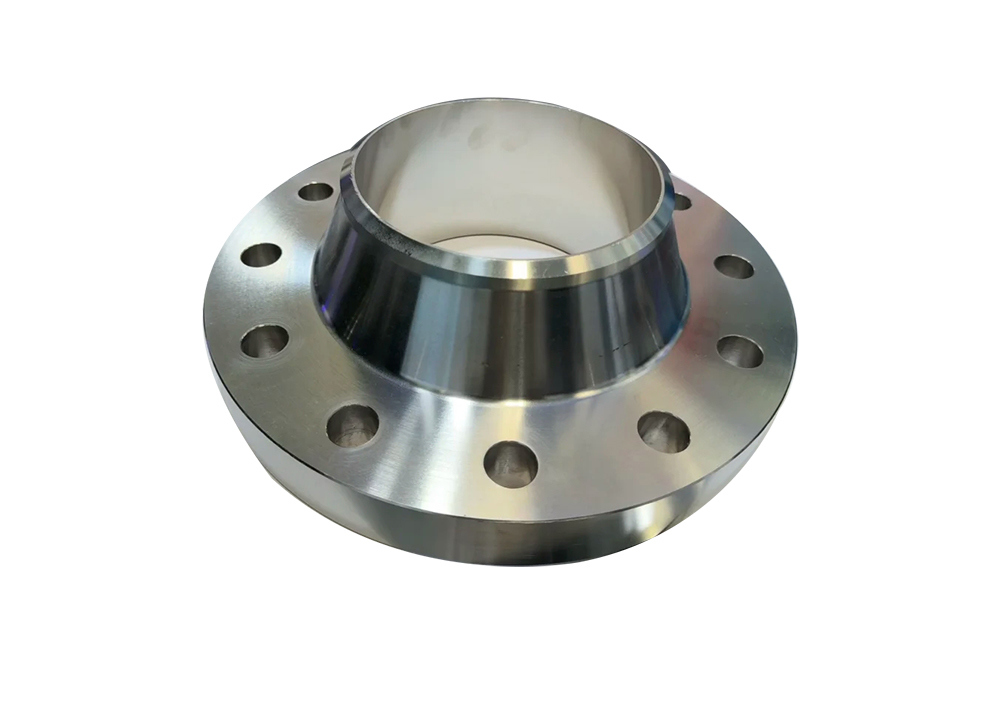

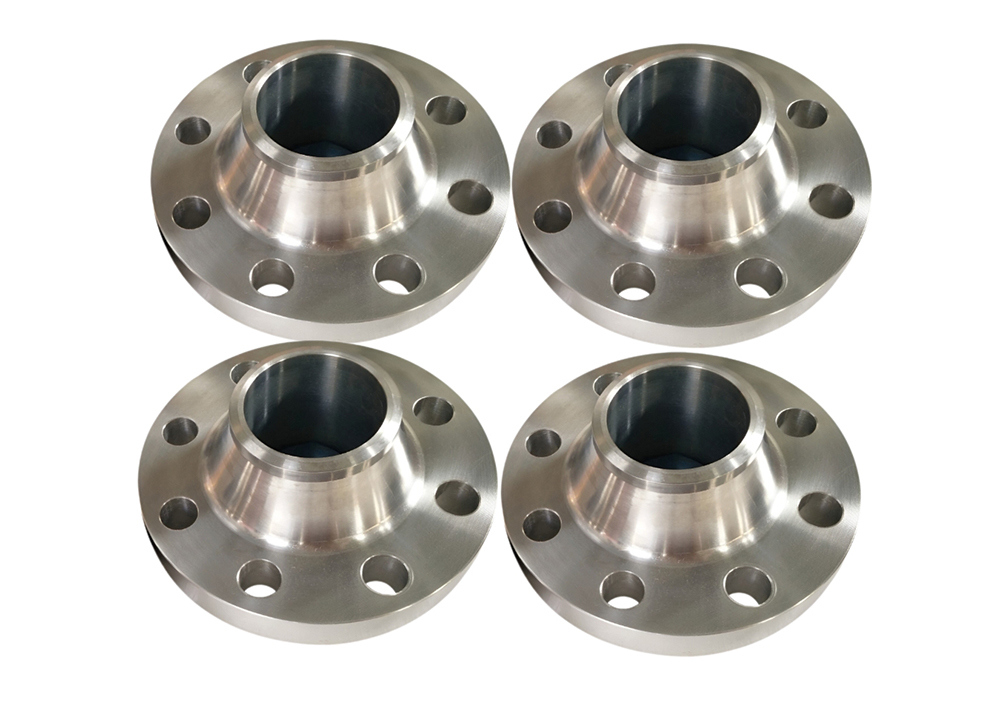

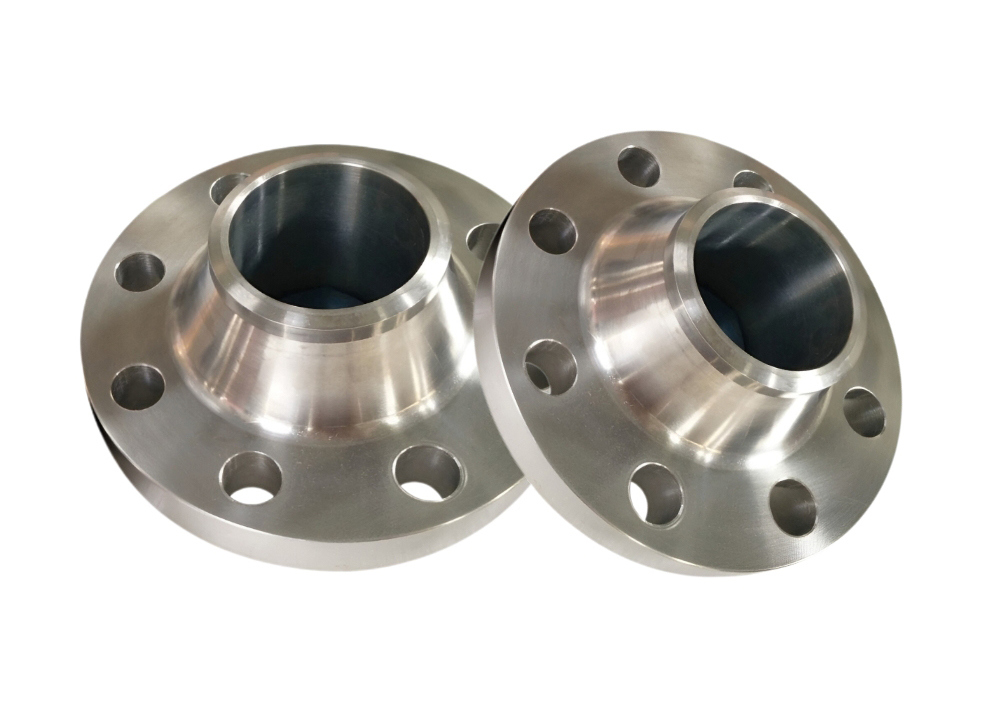

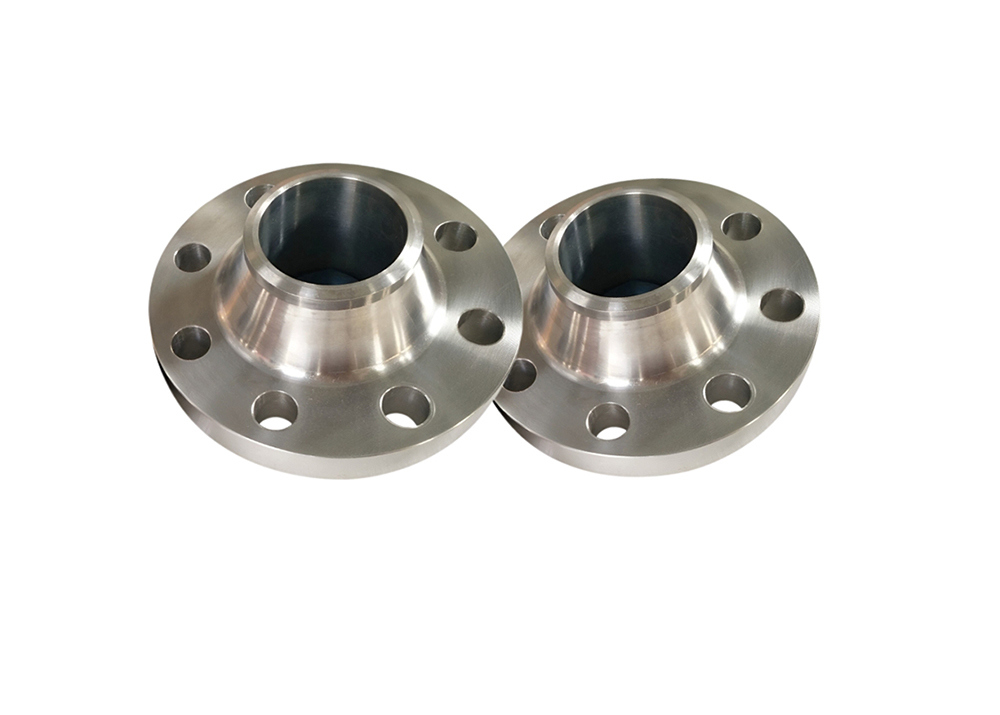

Standard ASME Dostosowany precyzyjny kołnierz tytanowy Tytanowy kołnierz spawany z szyjką
Kołnierze szyjkowe do spawania z tytanu doskonale sprawdzają się w systemach stosowanych w przemyśle chemicznym, morskim, lotniczym i transporcie mediów o wysokiej czystości. Precyzyjnie kute z wysokiej jakości tytanu, ich wysoka odporność na korozję zapewnia długoterminową integralność strukturalną i niezawodność uszczelnienia w trudnych warunkach, znacznie zmniejszając koszty konserwacji i wydłużając żywotność sprzętu.
Kołnierze tytanowe z szyjką spawaną to łączniki rurowe z konstrukcją przejściową z okrągłej rury. Są przyspawane do rury i są stosowane głównie w systemach rurociągów wysokociśnieniowych, wysokotemperaturowych lub wrażliwych na media. Rozszerzona konstrukcja szyjki przejściowej oddziela spoinę od powierzchni uszczelniającej, zmniejszając odkształcenie spoiny i poprawiając skuteczność uszczelnienia.
Kołnierze tytanowe z szyjką spawaną są dostępne we wszystkich standardowych rozmiarach, aby spełnić Twoje potrzeby. Nasze solidne możliwości dostosowywania pozwalają nam produkować kołnierze spełniające określone wartości ciśnienia, standardy połączeń lub specjalne wymiary.
Specyfikacje produktu
| Standard | ASME, ANSI |
|---|---|
| Oznaczenie materiału | TA1, TA2, TA9, TA10, GR1, GR2, GR7, GR12, GR16, N5, N6, N7 itp. |
| Rozmiar | NPS 1/2-NPS 24 |
| OEM i ODM | Dostępny |
| Ciśnienie | Klasa 150, Klasa 300, Klasa 600, Klasa 900, Klasa 1500, Klasa 2500 |
| Technika | Podrobiony |
| Powierzchnia uszczelniająca | RF, MFM, TG, FF, RJ |
| Typ | Kołnierz do spawania |
| Opakowanie | Eksportuj standardową drewnianą skrzynkę lub można ją dostosować |
| Aplikacja | Przemysł naftowy, chemiczny, stoczniowy, farmaceutyczny, metalurgiczny, maszynowy, kolanko tłoczące, spożywczy i inne gałęzie przemysłu |
Wymiary klasy 150 (mm).
|
Wymiar nominalny |
Średnica zewnętrzna |
Rozmiar połączenia |
Grubość kołnierza |
Duży koniec z kołnierzem |
Wewnętrzna średnica kołnierza |
Wysokość kołnierza |
|||||
|
DN |
NPS |
Średnica zewnętrzna kołnierza |
Średnica środkowego okręgu otworu na śrubę |
Otwór na śrubę |
Śruba |
Liczba otworów na śruby |
|||||
|
15 |
1/2 |
21.3 |
90 |
60.3 |
16 |
M14 |
4 |
9.6 |
30 |
15,5 |
46 |
|
20 |
3/4 |
26,9 |
100 |
69,9 |
16 |
M14 |
4 |
11.2 |
38 |
21 |
51 |
|
25 |
1 |
33,7 |
110 |
79,4 |
16 |
M14 |
4 |
12.7 |
49 |
27 |
54 |
|
32 |
1-1/4 |
42,4 |
115 |
88,9 |
16 |
M14 |
4 |
14.3 |
59 |
35 |
56 |
|
40 |
1-1/2 |
48.3 |
125 |
98,4 |
16 |
M14 |
4 |
15.9 |
65 |
41 |
60 |
|
50 |
2 |
60.3 |
150 |
120,7 |
18 |
M16 |
4 |
17,5 |
78 |
52 |
62 |
|
65 |
2-1/2 |
76.1 |
180 |
139,7 |
18 |
M16 |
4 |
20.7 |
90 |
66 |
68 |
|
80 |
3 |
88,9 |
190 |
152,4 |
18 |
M16 |
4 |
22.3 |
108 |
77,5 |
68 |
|
100 |
4 |
114,3 |
230 |
190,5 |
18 |
M16 |
8 |
22.3 |
135 |
101,5 |
75 |
|
125 |
5 |
139,7 |
255 |
215,9 |
22 |
M20 |
8 |
22.3 |
164 |
127 |
87 |
|
150 |
6 |
168,3 |
280 |
241,3 |
22 |
M20 |
8 |
23.9 |
192 |
154 |
87 |
|
200 |
8 |
219.1 |
345 |
298,5 |
22 |
M20 |
8 |
27,0 |
246 |
203 |
100 |
|
250 |
10 |
273 |
405 |
362,0 |
26 |
M24 |
12 |
28.6 |
305 |
255 |
100 |
|
300 |
12 |
323,9 |
485 |
431,8 |
26 |
M24 |
12 |
30.2 |
365 |
303,5 |
113 |
|
350 |
14 |
355,6 |
535 |
476,3 |
30 |
M27 |
12 |
33,4 |
400 |
— |
125 |
|
400 |
16 |
406,4 |
595 |
539,8 |
30 |
M27 |
16 |
35,0 |
457 |
— |
125 |
|
450 |
18 |
457 |
635 |
577,9 |
33 |
M30 |
16 |
38.1 |
505 |
— |
138 |
|
500 |
20 |
508 |
700 |
635,0 |
33 |
M30 |
20 |
41,3 |
559 |
— |
143 |
|
600 |
24 |
610 |
815 |
749,3 |
36 |
M33 |
20 |
46.1 |
663 |
— |
151 |
Często zadawane pytania
1. Jakie są wyjątkowe właściwości tytanowego kołnierza szyjkowego do spawania pod względem odporności na korozję?
Kołnierze szyjkowe do spawania tytanu charakteryzują się wyjątkowo dużą odpornością na media korozyjne, takie jak woda morska i jony chlorkowe. Ich odporność na korozję znacznie przewyższa odporność stali nierdzewnej i stali węglowej i są one szczególnie odpowiednie do stosowania w trudnych warunkach, takich jak przemysł morski i chemiczny.
2. Czy tytanowe kołnierze szyjkowe wymagają dodatkowych środków antykorozyjnych?
Nie ma potrzeby. Kołnierze szyjkowe do spawania z tytanu mogą być używane przez długi czas bez powłoki i ochrony katodowej, co pozwala uniknąć ryzyka rdzy i znacznie zmniejsza wymagania konserwacyjne.
Nasze zalety
- Ścisła jakość:Posiadamy rygorystyczne środki kontroli jakości zgodnie z ASME, JIS, DIN, GB, GOST, zapewniając, że każdy produkowany przez nas produkt tytanowy spełnia wymagania branży i klientów.
- Nowoczesne zakłady produkcyjne:Posiadamy najbardziej zaawansowaną fabrykę i wiele linii do produkcji tytanu, co umożliwia nam realizację zamówień masowych i niestandardowych projektów.
- Logistyka i pakowanie:Każde zamówienie jest starannie pakowane w drewniane skrzynki lub tace, aby zapobiec uszkodzeniom podczas transportu, zapewniając maksymalną ochronę i bezpieczeństwo.
- Doświadczony zespół:Dzięki wieloletniej wiedzy zawodowej w produkcji tytanu metalowego rozumiemy niuanse wytwarzania produktów wysokiej jakości, aby sprostać potrzebom różnych gałęzi przemysłu.
- Kompleksowa obsługa:Oferujemy niestandardowe rozwiązania, szybkie terminy realizacji i dedykowane wsparcie w całym procesie zakupowym.
- Usługi zorientowane na klienta:Oferujemy elastyczne opcje płatności, kompleksowe wsparcie techniczne i dedykowaną obsługę klienta, aby proces zakupów przebiegał bezproblemowo.
