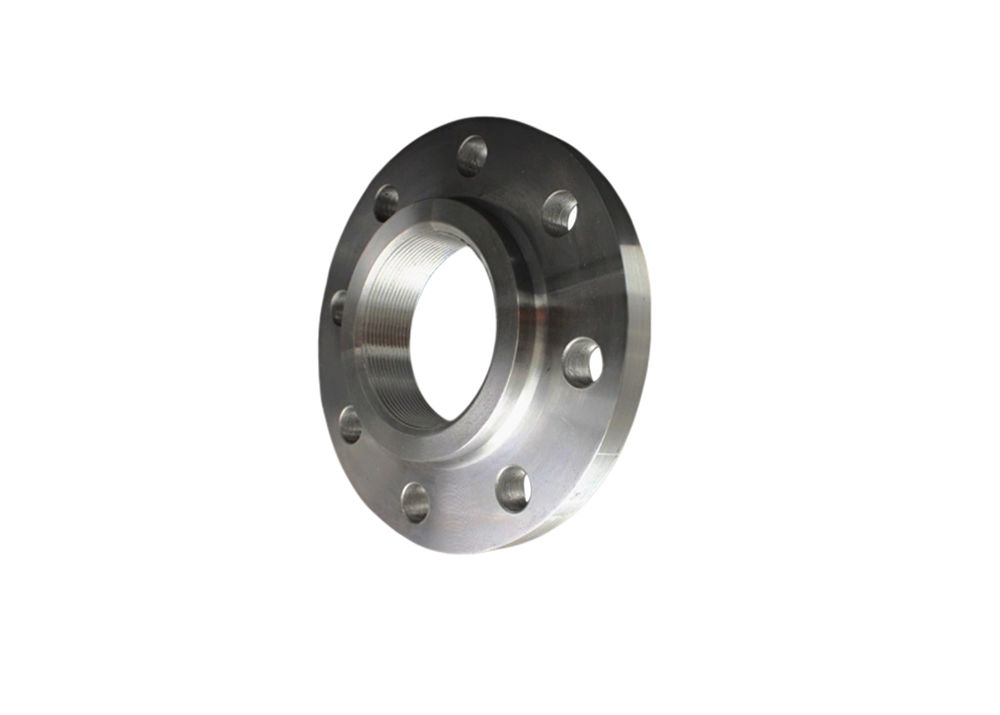

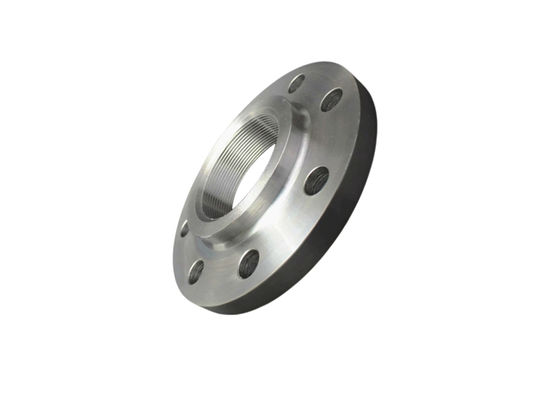

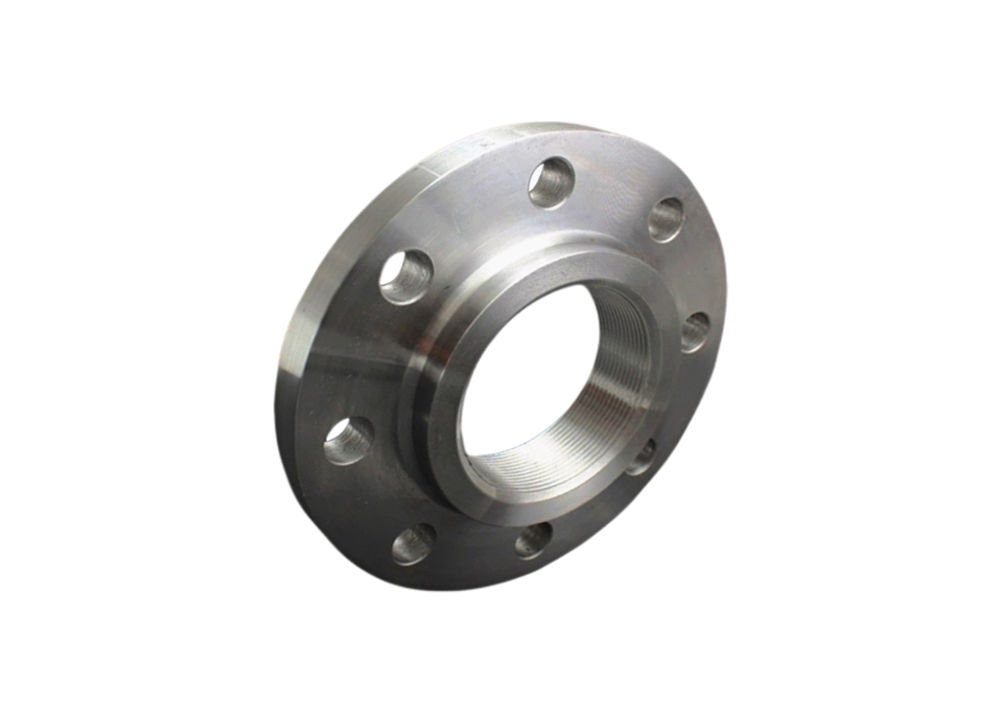

Flanki z nićami tytanowymi to urządzenia końcowe rurociągów wykonane z titanu nieszlachetnego lub stopów tytanu.z wykorzystaniem wewnętrznego otworu brzytki obrobionej do tworzenia nici rurowychZalety obejmują łatwość montażu i konserwacji oraz są odpowiednie do systemów rurociągowych, w których nie jest dozwolone spawanie, szczególnie w środowiskach niskiego ciśnienia.
Flanki z nitkami z stopów tytanu są dostępne w rozmiarach od NPS 1/2 do NPS 6, a także wzornictwo niestandardowe w oparciu o specyfikacje lub rysunki klienta.Nasze titanowe kołnierze są produkowane w ścisłej zgodności z międzynarodowymi standardami ASME, aby spełnić różnorodne wymagania naszych globalnych klientów.
Flanki rurowe z nitkami z tytanu są szeroko stosowane w systemach rurociągowych w takich gałęziach przemysłu, jak przetwórstwo chemiczne, rafinacja ropy naftowej, inżynieria morska, wytwarzanie energii, farmaceutyka,i przetwarzania żywnościSą one szczególnie odpowiednie do obsługi środowisk o wysokiej korozji, takich jak kwas solny, kwas siarkowy i woda morska.Wysoka odporność tytanu na korozję pozwala zachować integralność konstrukcyjną i niezawodność uszczelniania w trudnych warunkachPonadto w porównaniu z tradycyjnymi brzytami ze stali nierdzewnej lub stali węglowej brzytki z tytanu mają mniejszą masę,sprawiają, że są one cenne dla zastosowań wysokiej klasy wymagających redukcji masy.
Standardowy:ASME, ANSI
Nazwa materiału:TA1, TA2, TA9, TA10, GR1, GR2, GR7, GR12, GR16, N5, N6, N7 itp.
Rozmiar:NPS 1/2-NPS 6
OEM&ODM:Dostępne
Ciśnienie:Klasy 150, 300
Techniki:Wyroby sztuczne
Powierzchnia uszczelniająca:RF, FF
Rodzaj:Włókiennicze
Opakowanie:Eksport standardowy drewniany, lub może być dostosowany
Zastosowanie:Przemysł naftowy, chemiczny, stoczniowy, farmaceutyczny, metalurgiczny, maszynowy, pieczeniowy, spożywczy i inne
Wymiar nominalny | Średnica zewnętrzna rury stalowej A |
Wielkość połączenia | Gęstość płaszcza C |
Duży koniec szyjki kołnierza N |
Wysokość płaszcza H |
Specyfikacja nitki rurowej Rc lub NPT | |||||
---|---|---|---|---|---|---|---|---|---|---|---|
DN | NPS | Zewnętrzna średnica bramy D |
Średnica środkowego koła otworu śruby K |
Średnica otworu śruby L |
Bolt /Trzecia |
Liczba otworów śrub n ((pc) |
|||||
15 | 1/2 | 21.3 | 90 | 60.3 | 16 | M14 | 4 | 9.6 | 30 | 14 | 1/2 |
20 | 3/4 | 26.9 | 100 | 69.9 | 16 | M14 | 4 | 11.2 | 38 | 14 | 3/4 |
25 | 1 | 33.7 | 110 | 79.4 | 16 | M14 | 4 | 12.7 | 49 | 16 | 1 |
32 | 1-1/4 | 42.4 | 115 | 88.9 | 16 | M14 | 4 | 14.3 | 59 | 19 | 1-1/4 |
40 | 1-1/2 | 48.3 | 125 | 98.4 | 16 | M14 | 4 | 15.9 | 65 | 21 | 1-1/2 |
50 | 2 | 60.3 | 150 | 120.7 | 18 | M16 | 4 | 17.5 | 78 | 24 | 2 |
65 | 2-1/2 | 76.1 | 180 | 139.7 | 18 | M16 | 4 | 20.7 | 90 | 27 | 2-1/2 |
80 | 3 | 88.9 | 190 | 152.4 | 18 | M16 | 4 | 22.3 | 108 | 29 | 3 |
100 | 4 | 114.3 | 230 | 190.5 | 18 | M16 | 8 | 22.3 | 135 | 32 | 4 |
125 | 5 | 139.7 | 255 | 215.9 | 22 | M20 | 8 | 2.3 | 164 | 35 | 5 |
150 | 6 | 168.3 | 280 | 241.3 | 22 | M20 | 8 | 23.9 | 192 | 38 | 6 |
1Jakie są wyjątkowe osiągi titanu w zakresie odporności na korozję?
Flanki z nitkami tytanowymi mają niezwykle silną odporność na środki korozyjne, takie jak woda morska i jony chlorku.i są szczególnie odpowiednie do trudnych środowisk, takich jak przemysł morski i chemiczny..
2Czy titanowe kołnierze z nitkami wymagają dodatkowych środków antyrostycznych?
Nie jest to konieczne, ponieważ titanowe kołnierze z nitkami mogą być stosowane przez długi czas bez powłoki lub ochrony katodowej, co pozwala uniknąć ryzyka rdzenia i znacznie zmniejsza wymagania konserwacyjne.
3W czym tkwi przewaga lekkiej wagi titanowych kołnierzy?
Tytan ma wytrzymałość zbliżoną do stali, ale jego gęstość wynosi tylko 60% gęstości stali,umożliwiające znaczne zmniejszenie masy sprzętu w takich dziedzinach jak lotnictwo i budowa statków przy zachowaniu wysokiej nośności.
4Jak działają titanowe kołnierze w środowiskach o niskich temperaturach?
Flanki tytanowe mogą nadal utrzymywać doskonałą wytrzymałość w środowiskach o bardzo niskiej temperaturze (takich jak ciekły azot i ciekły tlen), co czyni je idealnym wyborem do inżynierii kryogenicznej.
5Jak wygląda odporność na wysoką temperaturę titanowych kołnierzy?
Stopy tytanu (takie jak TA2 i TA9) mogą utrzymywać stabilne właściwości mechaniczne w wysokich temperaturach 300-500 °C, a niektóre materiały mogą nawet wytrzymać wyższe temperatury przez krótki okres czasu.
6Jak titanowe kołnierze są odporne na wysokie temperatury?
Przy wysokich temperaturach na powierzchni tytanu tworzy się gęsta folia tlenowa, która skutecznie izoluje tlen i zapobiega dalszemu utlenianiu materiału.
7Dlaczego żywotność brzegów tytanowych jest dłuższa niż żywotność brzegów ze stali nierdzewnej?
W środowiskach korozyjnych żywotność kołnierzy tytanowych może być ponad dziesięć razy większa niż w stali nierdzewnej i nie wymagają niemal żadnej konserwacji, co prowadzi do niższych całkowitych kosztów cyklu życia.
8Dlaczego titanowe kołnierze są nadal ekonomiczne pomimo wysokich kosztów początkowych?
Chociaż początkowe koszty zakupu brzyt tytanowych są stosunkowo wysokie, ich niezwykle długa żywotność i bardzo niskie wymagania utrzymania znacząco zmniejszają koszty długoterminowego użytkowania,poprawa ich ogólnej wydajności gospodarczej.
9Czy titanowe kołnierze są odpowiednie dla przemysłu farmaceutycznego i spożywczego?
Tak, titan ma nietoksyczną i nieszkodliwą biokompatybilność, a jego czystość materiału jest wysoka, w pełni spełniając rygorystyczne wymagania higieniczne w takich dziedzinach jak farmacja i przetwórstwo żywności.
10Jak wyglądają właściwości przetwarzania i spawania flansek tytanowych?
Flanki tytanowe obsługują różne metody spawania, takie jak spawanie TIG i spawanie plazmowe, o wysokiej wytrzymałości spawania.i spawania z przędzy, aby sprostać wymaganiom różnych systemów rurociągów.
