Precyzyjna poziomica pęcherzykowa ramowa, żeliwna poziomica ramowa, przemysłowe narzędzie pomiarowe do osiowania obrabiarek

Precyzyjna poziomnica ramowa żeliwna przemysłowe narzędzie pomiarowe do osiowania obrabiarek

Opis:

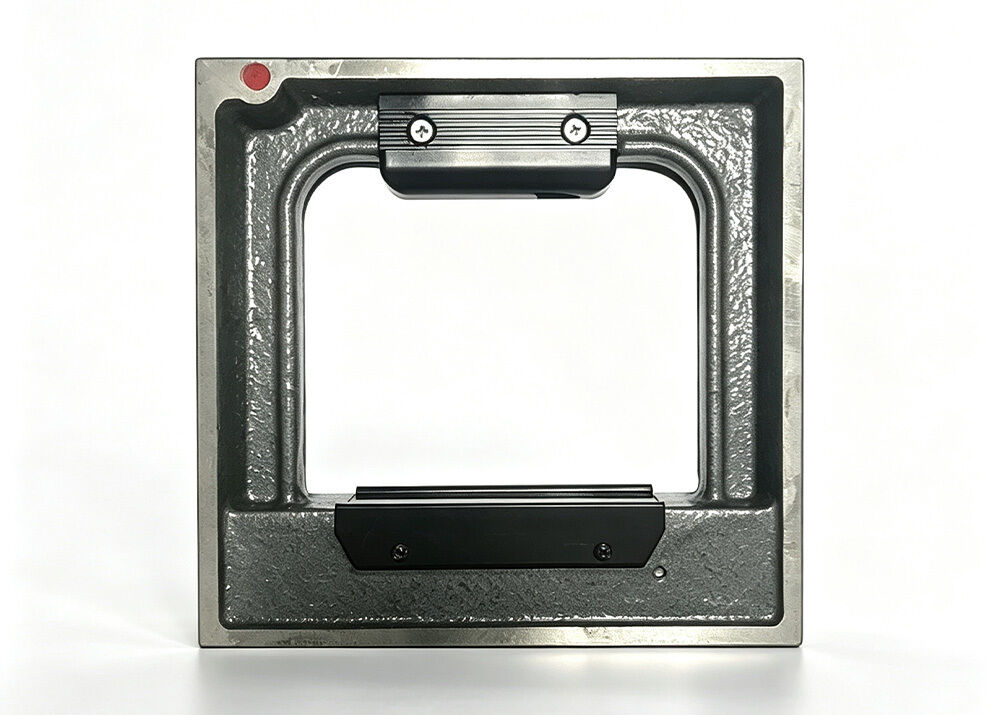

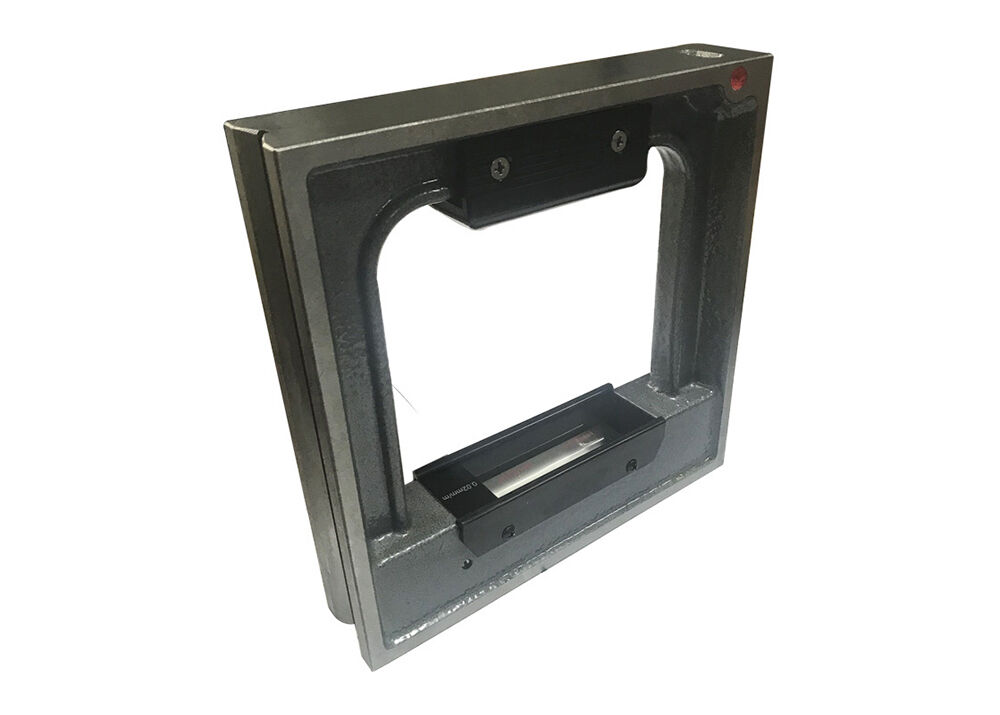

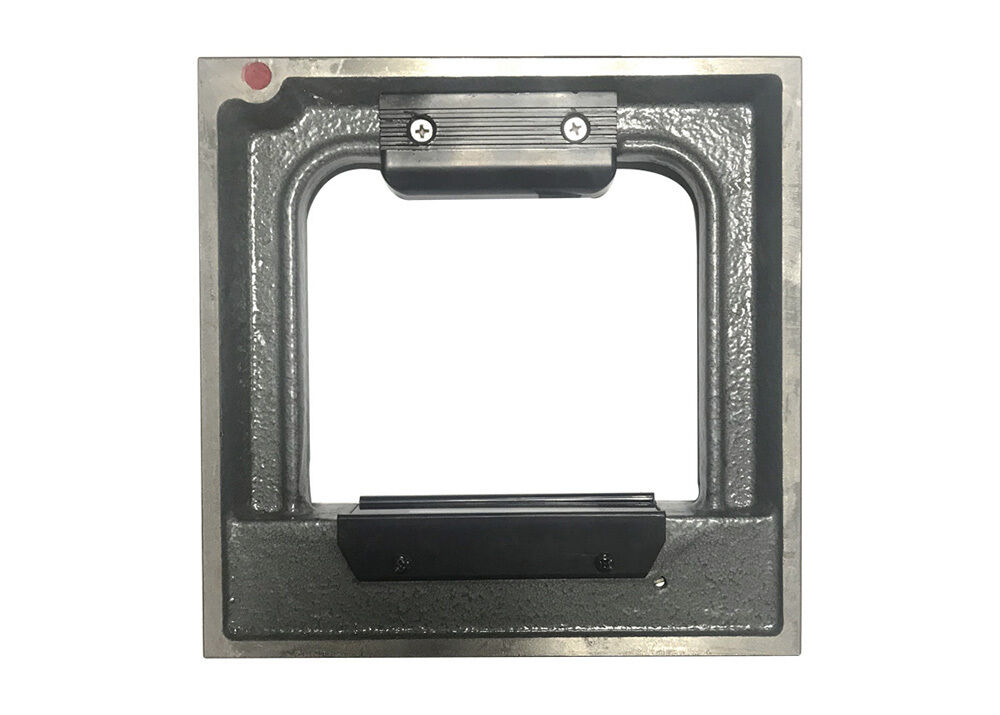

Nasza seria KM-200K to precyzyjne poziomnice ramowe, stosowane głównie do sprawdzania prostoliniowości różnych obrabiarek i urządzeń,a także do zapewnienia prawidłowego poziomego i pionowego położenia podczas montażu. Narzędzie jest proste w użyciu –wystarczy umieścić je na mierzonej powierzchni i na podstawie położenia pęcherzyka sprawdzić, czy mierzony obiekt znajduje się w poziomie lub w pionie.

Nasza poziomnica ramowa charakteryzuje się wysoką dokładnością, spełniającą różnorodne wymagania pomiarowe, osiągając zazwyczaj dokładność w zakresie od 0,02 mm/m do 0,05 mm/m. Korpus wykonany jest z materiału o wysokiej sztywności, odporności na zużycie i stabilnych właściwościach, co zapewnia większą stabilność i niezawodność wyników pomiarów.

Informacje ogólne:

1. Materiał: żeliwo.
2. Dostępne wszystkie rozmiary: 150 mm, 200 mm, 250 mm i 300 mm.

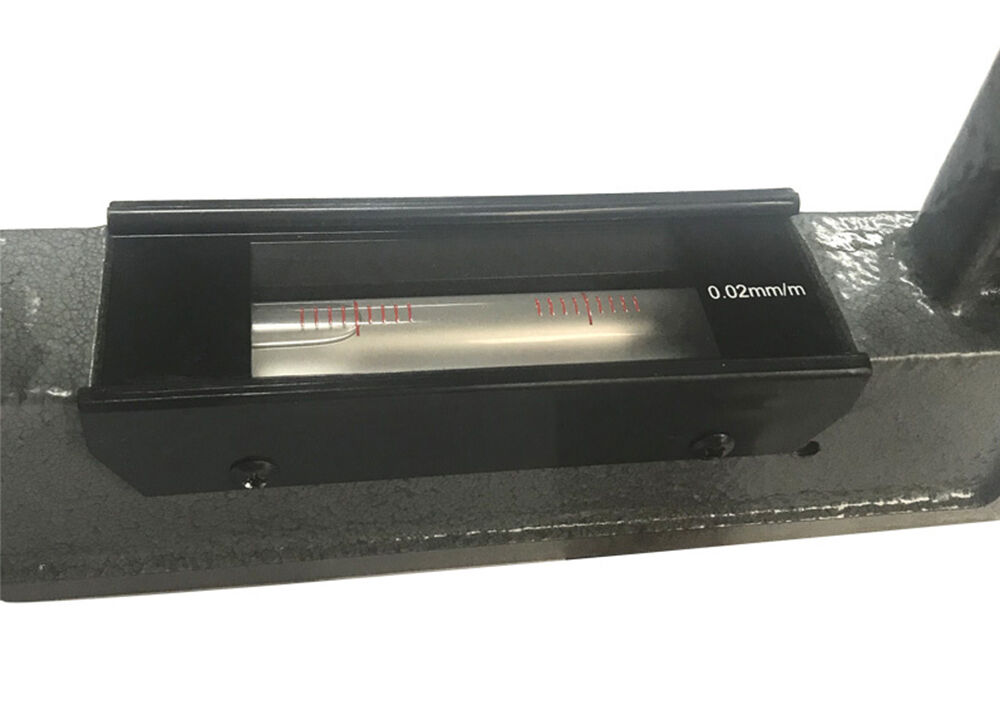

3. Opcjonalna działka elementarna: 0,02 mm/m oraz 0,05 mm/m.

Poziomnica ramowa służy do sprawdzania prostoliniowości różnych maszyn i prowadnic urządzeń

oraz poprawności poziomego i pionowego montażu. Umożliwia także pomiar niewielkich kątów nachylenia.

Specyfikacja:

Środki ostrożności:

1. Czyszczenie i ochrona. Przed użyciem należy usunąć olej antykorozyjny z

    powierzchni roboczej za pomocą benzyny ekstrakcyjnej i wytrzeć ją do sucha bawełnianą szmatką. Po użyciu należy również przetrzeć powierzchnię

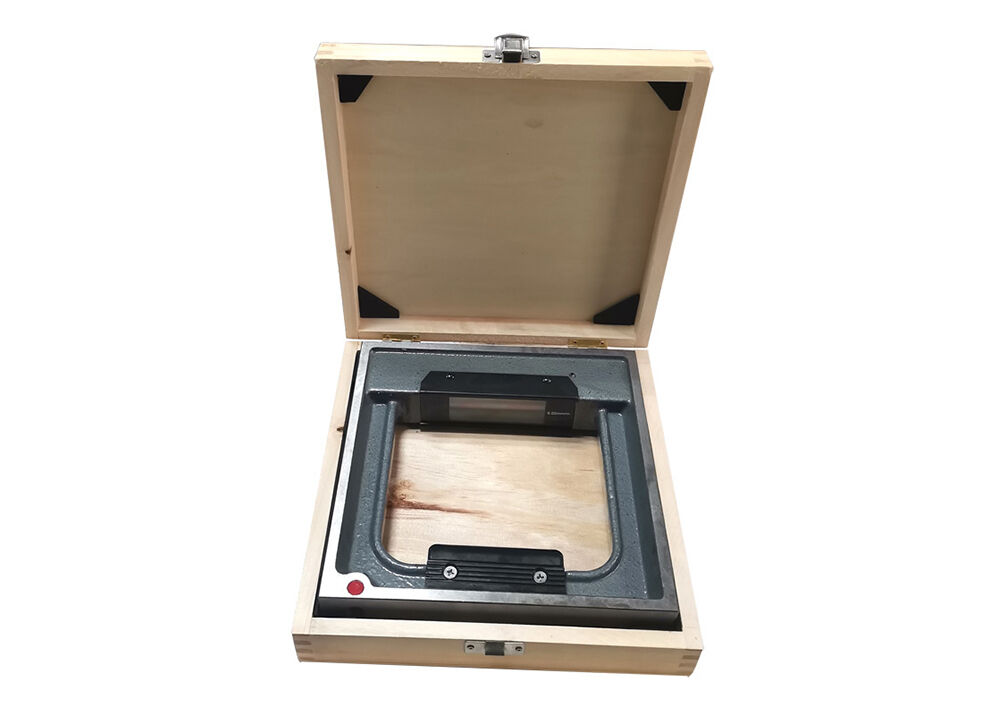

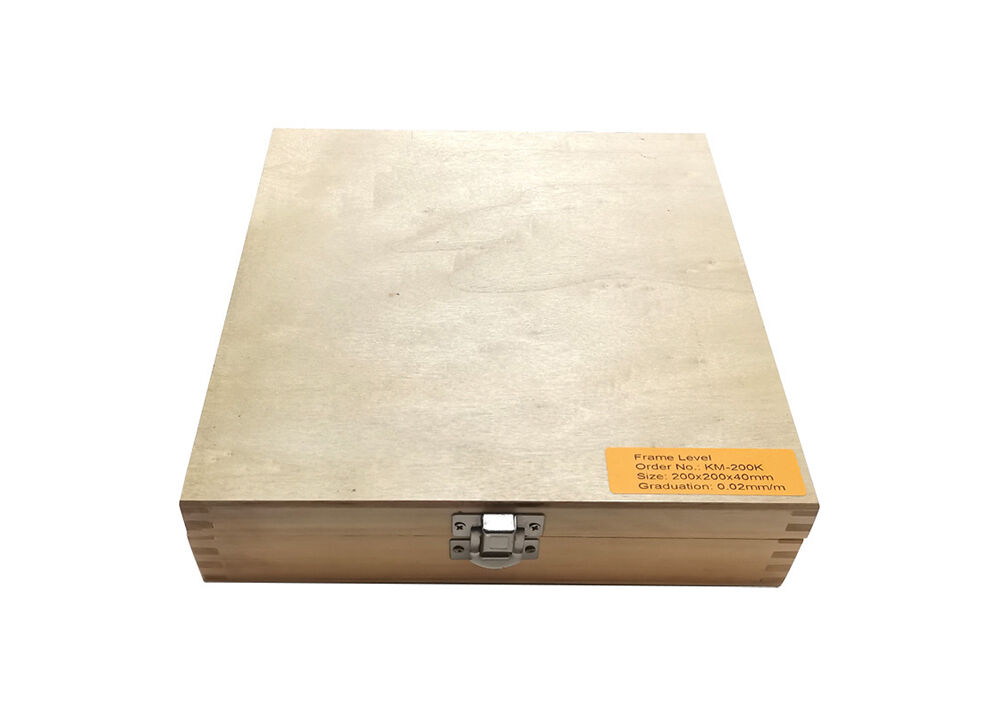

    roboczą, nanieść bezwodny i bezkwasowy olej antykorozyjny, zabezpieczyć papierem parafinowanym i włożyć do pudełka,

    a następnie przechowywać w suchym miejscu.

2. Wpływ temperatury. Zmiany temperatury mogą prowadzić do błędów pomiarowych. Przed użyciem poziomnicę należy

    umieścić w stabilnym otoczeniu i pozwolić jej na aklimatyzację termiczną.

3. Pomiar i odczyt. Podczas pomiaru pęcherzyk musi być całkowicie nieruchomy, zanim dokonany zostanie odczyt. Linia wzroku

    powinna być skierowana prostopadle do libelli, aby uniknąć błędu paralaksy wpływającego na dokładność odczytu. Podczas pomiaru

    płaszczyzny poziomej należy sprawdzić odchyłkę odczytu po obrocie o 180° w tej samej pozycji i kierunku,

    a oba odczyty powinny być jednakowe; w przeciwnym razie należy uwzględnić wpływ błędu wskazania przyrządu.

4. Obsługa i przechowywanie. Podczas pracy należy zachować ostrożność, aby unikać uderzeń i tarcia, tak aby

    nie uszkodzić przyrządu ani nie wpłynąć negatywnie na dokładność pomiaru. Podczas przechowywania należy chronić produkt przed bezpośrednim działaniem promieni słonecznych

    oraz silnym światłem.

5. Kalibracja. Przed użyciem przyrząd należy sprawdzić/wykalibrować, upewniając się, że błąd punktu zerowego nie przekracza 1/10 działki.

Zastosowania:

Poziomnice ramowe znajdują szerokie zastosowanie w budownictwie, drogownictwie, budowie maszyn, bibliotekach, obiektach sportowych

oraz innych pracach inżynieryjnych. Szczegółowe zastosowania:

1. Architektura krajobrazu: podczas projektowania ogrodów, parków i placów konieczne jest uwzględnienie

    poziomości i pionowości terenu w celu zapewnienia estetyki i stabilności aranżacji.

2. Budownictwo kubaturowe: w trakcie prac budowlanych niezbędny jest pomiar poziomu i

    pionu ścian, podłóg, stropów itp., aby zagwarantować stabilność i trwałość konstrukcji.

3. Budownictwo drogowe: podczas budowy dróg konieczny jest pomiar równości i pochylenia nawierzchni,

    aby zapewnić płynność i bezpieczeństwo ruchu.

4. Przemysł maszynowy: w procesie obróbki i montażu konieczny jest pomiar poziomu i pionu łoża maszyny,

    aby zagwarantować dokładność i wysoką jakość obróbki.

5. Biblioteki: podczas montażu regałów bibliotecznych należy zmierzyć poziom i pion

   półek, aby wykluczyć ich przechylenie, które mogłoby utrudniać układanie i korzystanie z książek.

6. Obiekty sportowe: podczas budowy stadionów i hal konieczny jest pomiar poziomu i pionu boisk,

    bieżni oraz urządzeń sportowych, aby zapewnić bezpieczeństwo sportowców i równe warunki rywalizacji.

FAQ:

Q1: Do czego głównie służy poziomnica ramowa z serii KM-200K?
A1: Stosuje się ją przede wszystkim do sprawdzania prostoliniowości obrabiarek i maszyn, weryfikacji poprawności poziomego i pionowego montażu oraz wykrywania niewielkich kątów nachylenia. Znajduje szerokie zastosowanie w budowie maszyn, budownictwie, inżynierii drogowej i innych dziedzinach.
Q2: Z jakiego materiału wykonana jest poziomnica ramowa KM-200K?
A2: Korpus wykonany jest z żeliwa charakteryzującego się wysoką sztywnością, dużą odpornością na zużycie i stabilnością parametrów, co zapewnia spójne i niezawodne wyniki pomiarów.
Q3: Jakie rozmiary i dokładności (działki elementarne) są dostępne dla tej poziomnicy ramowej?
A3: Dostępne rozmiary to 150 mm, 200 mm, 250 mm oraz 300 mm. Do wyboru są dwie działki elementarne: 0,02 mm/m oraz 0,05 mm/m, co pozwala sprostać zróżnicowanym wymaganiom dotyczącym precyzji.
